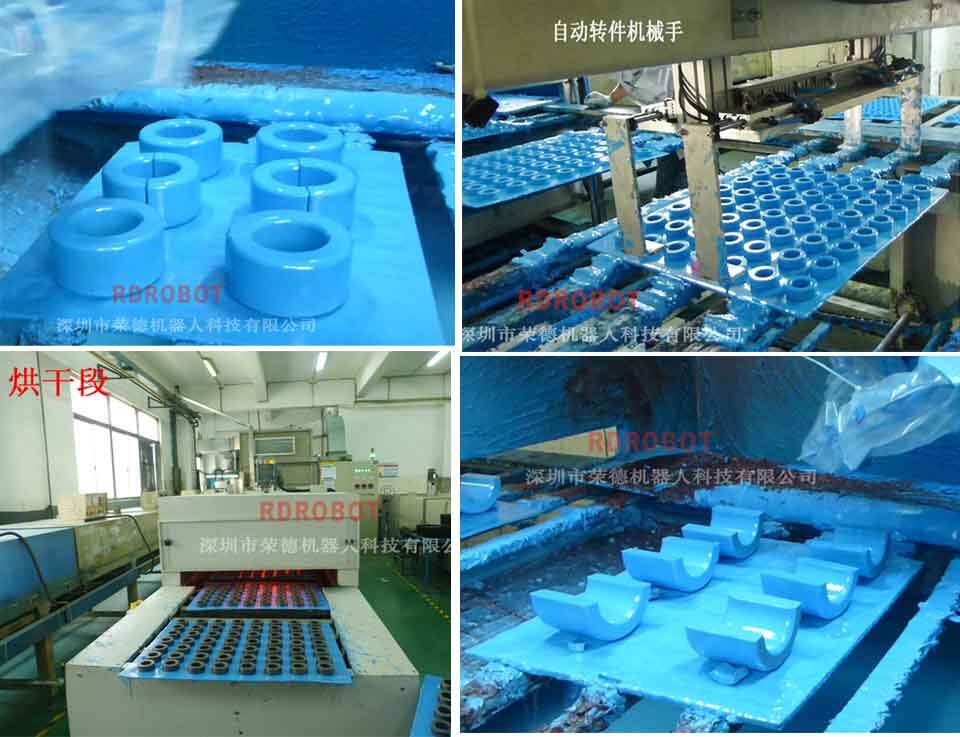

磁環在線往復式噴漆烘干線

1.預熱爐：烤爐部分自動恒溫，連續可調

2.噴漆生產線：動力部分是電子調速，范圍1-5m/min可調。

3.在線四軸自動噴漆機:噴槍霧化，扇形、油量采用模擬量比例控制，由觸摸屏上直接設置參數,快速編程可用10分鐘左右編制一組程序可貯存200組程序

X1軸：噴槍左右運動，行程600mm，速度范圍0-1.5m/s

Y2軸：噴槍前后運動，行程600mm，速度范圍0-1.5m/s

Z3軸：噴槍上下運動，行程300mm，速度范圍0-0.3m/s

W4軸：噴槍水平方向擺動，行程0-90度，速度范圍0-60°/S

4.噴涂部分及供油部分：涂料粘度＜25S（巖田二號量杯），涂料適用于油管輸送。

5.四軸機配套水簾式噴漆柜:外形尺寸：L1680*W3000*H2400mm

6.平移機械手:高強度同步帶輸送，上銀直線導軌

7.過渡線

8.烘干線

應用范圍：

在線往復式噴漆烘干線可應用于磁環 、磁珠 、磁磚 、磁瓦、電感、磁棒、磁芯、磁鐵等磁性材料自動噴涂，比如非晶磁環、阻抗磁環、抗干擾磁環、感應磁環、鐵氧體磁環、夾扣式磁環、扁形磁環、電動工具磁環、鎳鋅磁珠、兩片式磁芯、注塑磁環等磁性產品的表面自動噴涂作業。

榮德可提供整廠規劃噴涂生產線或人工噴涂改自動噴涂。

線體運行方式還可分為：跟蹤連續式噴漆或步進式噴漆，工件轉動方式有不轉、90°、360°這三種形式

噴涂生產線組成結構：

人工上下件、自動輸送線、手動除塵/靜電自動除塵、預熱除濕、自動噴涂設備（往復機、機器人等）、凈化車間、漆霧排風系統、恒溫恒濕送風系統、高效均壓箱、產品表面流平、烘干、冷卻系統、中央控制系統、廢水廢氣處理系統等等

噴涂生產線細節說明：

噴涂方式：根據產品的噴涂范圍和噴槍的數量，選擇合理的自動噴涂設備（往復機、機器人等）；

輸送方式：懸掛線、地鏈線、spindle線等；

噴涂環境：噴漆柜采用水簾式或干式、萬級、十萬級無塵噴涂室，通過高效送風口送入噴房；恒溫恒濕等；

烘烤方式：隧道烤爐、精密烤箱、遠紅外發熱IR管、uv固化；

廢氣處理：噴淋和活性炭過濾后排放等方式；

產    量：取決于工件的的工裝方式及涂料的烘烤時間結合線速等因素；

適應工件：塑膠、五金件、木制品、玻璃、陶瓷、磁鐵等產品表面噴漆處理；

•
